GEOMAGIC Capture
基于扫描逆向设计与检测的系统

关于 Capture

Geomagic Capture 是一款功能一站式 3D 扫描仪和软件系统,可以将物理对象无缝引入 CAD 并优化产品开发过程。Capture 的每个配置均包括硬件和软件两方面,能够满足客户所需,而不仅仅是提供原始扫描文件。

基于扫描设计的 Capture

增强您的 CAD 系统

反向工程与样式。通过软件插件与 SOLIDWORKS 协作,并通过  Design X 连接到  NX、Solid Edge、Creo、Pro/E 和 Inventor。凭借将扫描数据直接传输到 CAD 中的功能,您可通过无缝的工作流程较快地设计高复杂的部件。

专业级准确扫描

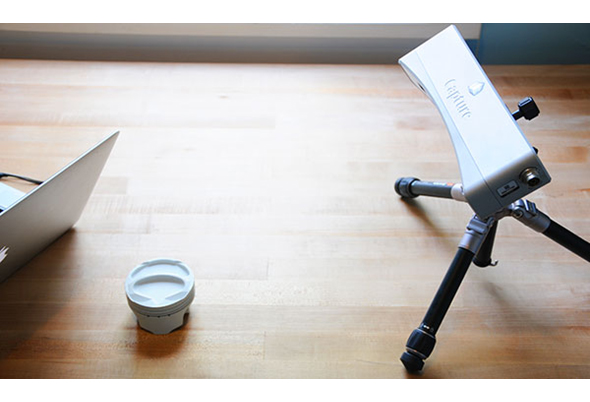

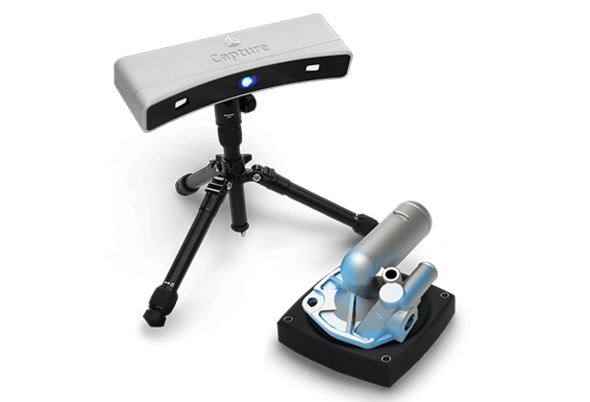

便携式 Geomagic Capture 扫描仪使用先进的蓝光 LED 技术来捕获准确数据。这些令人惊叹的设备可以在 0.3 秒内捕获近一百万个点来创建实际物体的细节模型,精度可达到 0.034-0.118 毫米。

以成熟技术为依托

Geomagic Capture 扫描仪从 Geomagic 中采用客户验证技术。凭借此软件,您可以得到与成熟的扫描硬件相结合的简单、基于扫描的设计和逆向工程软件技术。

满足各种严苛的应用需求

Capture 配备便携式扫描仪和灵活的软件,非常适用于从重型制造、工业设计、汽车设计到珠宝设计等各种应用。这种基于扫描的新设计方法使设计师能够根据客户要求快速创建创新的产品类型。

降低整合和培训成本

Capture 扫描仪提供了一种易于使用、经济实惠的解决方案,将硬件、软件和 CAD 结合起来方便使用。因为它是完整的即插即用系统,所以您不必花费时间将多个供应商的多个产品并入您的工作流。


♣ 基于扫描设计
的解决方案

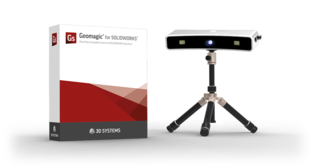

Geomagic Capture for
SolidWorks


Capture /Capture for SolidWorks 附加软件

Geomagic Capture for

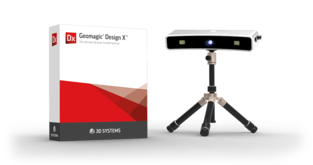

Design X


Capture /Capture for Design X 附加软件

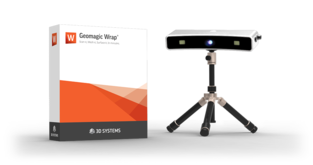

Geomagic Capture for
Wrap


Capture / Capture for Wrap 附加软件

用于检测的 Capture

借助 3D Systems 的整体数字化流程的优势,简化工作流,结合质量检测,加快产品投入市场的步伐。


减少错误并节省时间

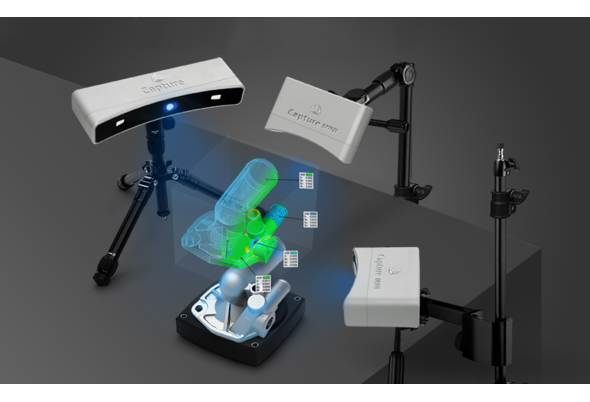

Geomagic Capture 是一套桌面式的强大检测解决方案,方便您快速检查部件质量并尽快修复问题。获得蓝光 LED 扫描的精度和细节,并与易于使用的检测软件相结合。

安心检测并验证

Geomagic Capture 是实际部件与数字软件工具之间的桥梁,实现了快速的设计、制造、生成以及质量控制。自信地将物理对象引入到 CAD 中、重新创建丢失或损坏的设计文件、确认尺寸、准备进行 3D 打印和制造。

确保流程一致性和效率

使用价格低廉、易于使用的计量方式,您可以更频繁地检查更多部件,确保您的产品每次都能正确生产。扫描由第三方设计的部件并快速与您的 CAD 设计进行比较。


♣ 基于检测的解决方案

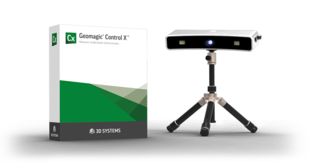

Geomagic Capture for
Control X


Capture /Capture for Control X 附加软件


  • 规格

    名称

    Capture

    重量

    1.35 kg

    尺寸

    49 x 74 x 276 mm

    数据捕获率

    985,000 点/次扫描(每次扫描 0.3 秒)

    分辨率

    0.110 mm

    托脚距离

    300 mm

    景深

    180 mm

    视野

    124 x 120 mm(近) 190 x 175 mm(远)

    说明

    视野更开阔,对于鞋盒大小的物体再
    合适不过。较大的零件可使用附带的
    对齐目标进行扫描。

  • 专业包

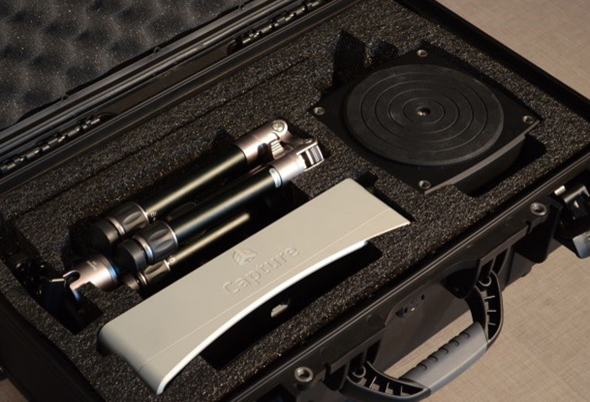

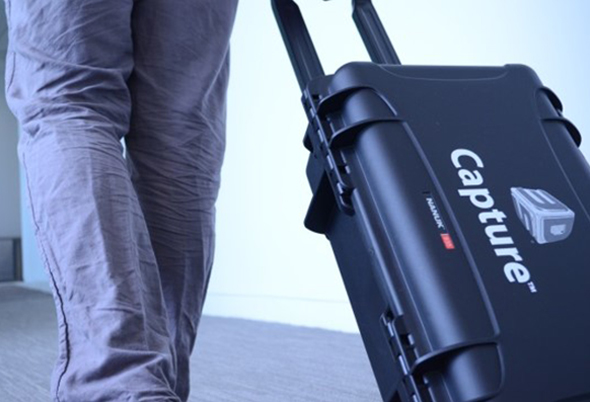

    Geomagic Capture Pro Pack 专业包

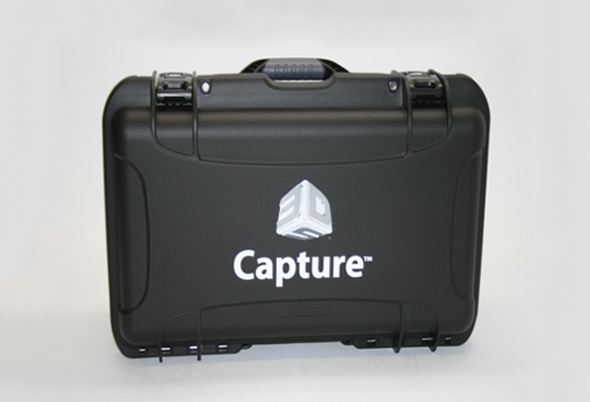

    Geomagic Capture 专业包是一款特别设计的便携式套件,可完全解放双手实现全方位扫描。该款一体化扫描解决方案包括一个全自动转台和若干定位臂,确保对目标物体进行完整扫描。所有部件安放于坚固的分格式手提箱中,小巧轻便,可轻松装入舱顶柜,也便于随身携带去任何地方。
