逆向设计


概述:

逆向设计过程是指设计师对产品实物样件表面进行数字化处理(数据采集、数据处理),并利用可实现逆向三维造型设计的软件来重新构造实物的三维CAD模型(曲面模型重构),并进一步用CAD/CAE/CAM系统实现分析、再设计、数控编程、数控加工的过程。逆向设计通常是应用于产品外观表面的设计。

逆向设计的一般流程:

产品样件→数据采集→数据处理→模型重构→新产品。其中数据采集、处理和模型重构是逆向设计中重要的三个步骤。

1、数据采集是逆向设计的基础。以三维扫描的方式来获取原始数据,再根据已有数据进行接下来的步骤——数据处理。

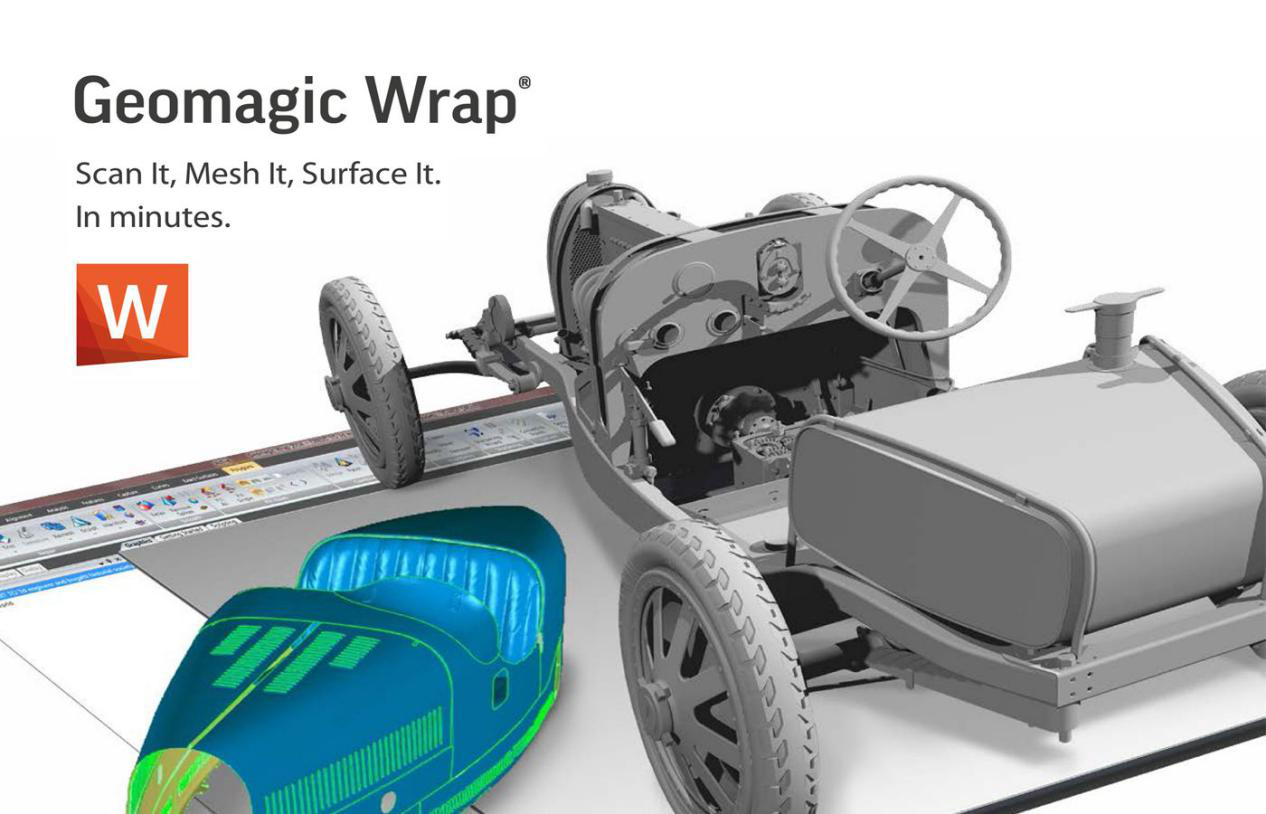

2、数据处理的结果会影响模型重构的质量,所以在处理数据的过程中,要尽可能地保持原始模型特征。Geomagic Wrap软件能够在数分钟之内完成扫描、格栅化和曲面化。它将扫描数据和3D文件轻松转换为逆向工程3D模型,以便于顺利进行模型重构。

3、模型重构也就是逆向建模的过程,目前重构的方案有三种,第一种是以B-Spline或NURBS曲面为基础的曲面构造法;第二种是以三角Bezier曲面片为基础的曲面构造法;第三种是以多面体面片为基础的曲面构造法。

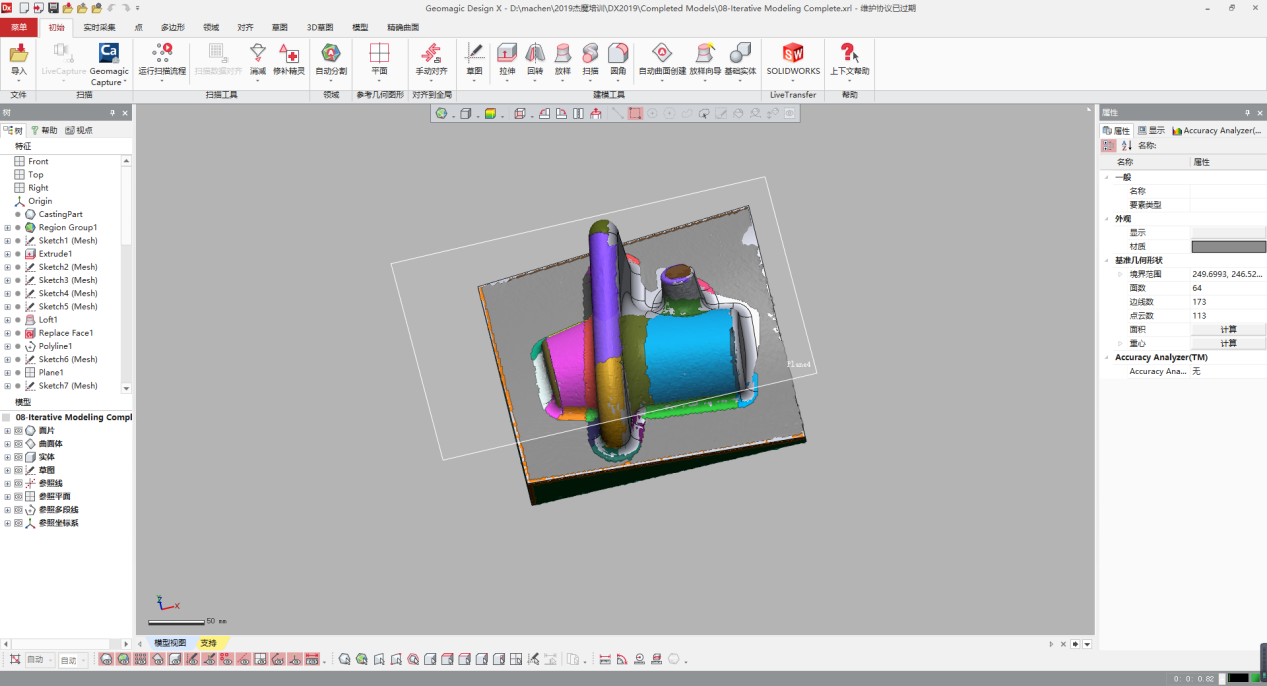

Geomagic Design X 是业界较全面的逆向建模软件,它结合了基于特征的 CAD 数模与三维扫描数据处理,能够创建出可编辑、基于特征的 CAD 数模,并与现有的 CAD软件兼容。

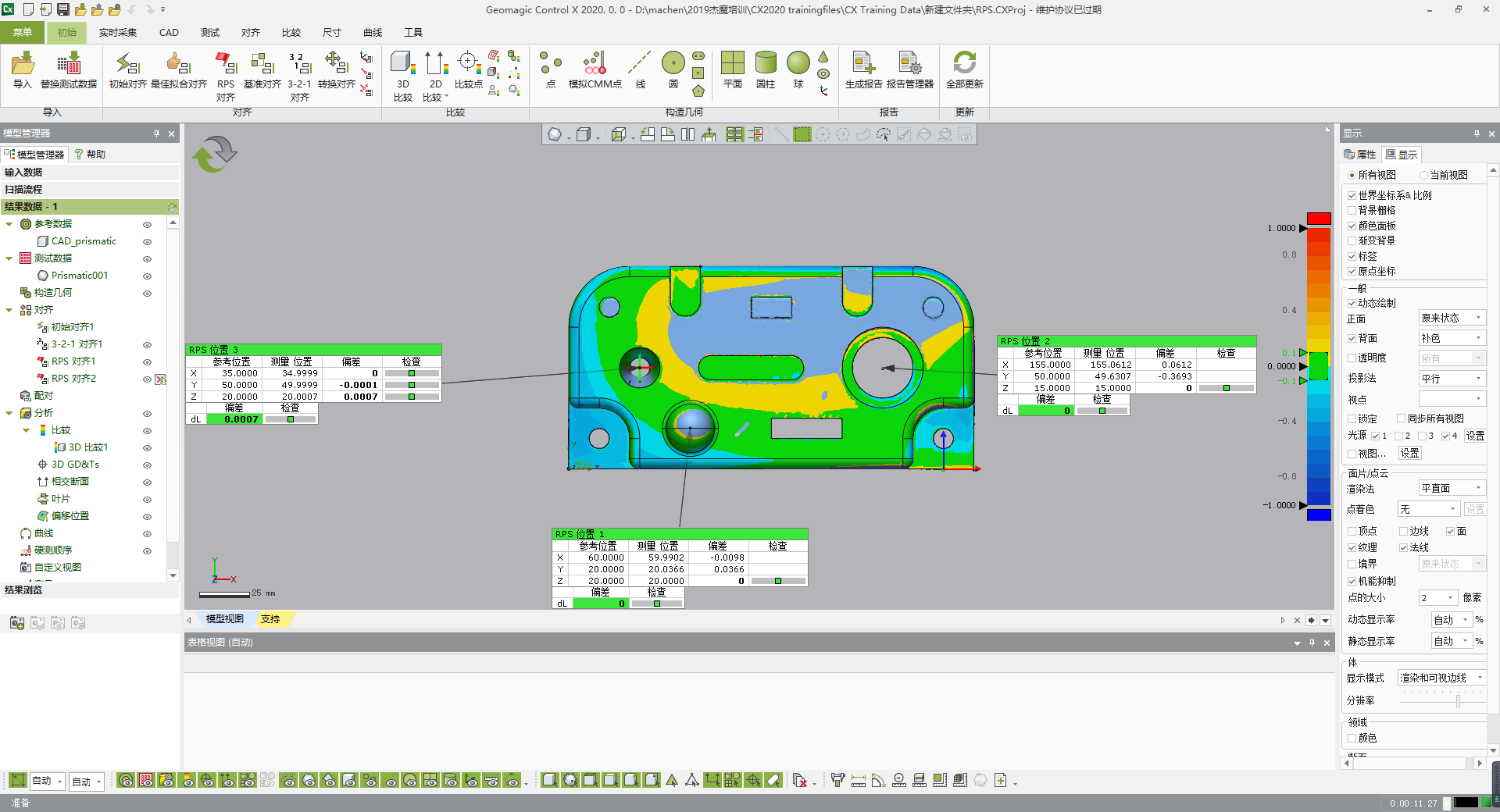

逆向设计是一种较为高效的设计方式,逆向完成的新产品我们可以通过Geomagic Control X软件来检测它与原始数据的误差,其快速、准确、信息丰富的报告和分析应用在设计工作流程中为我们带来了很大的便利。

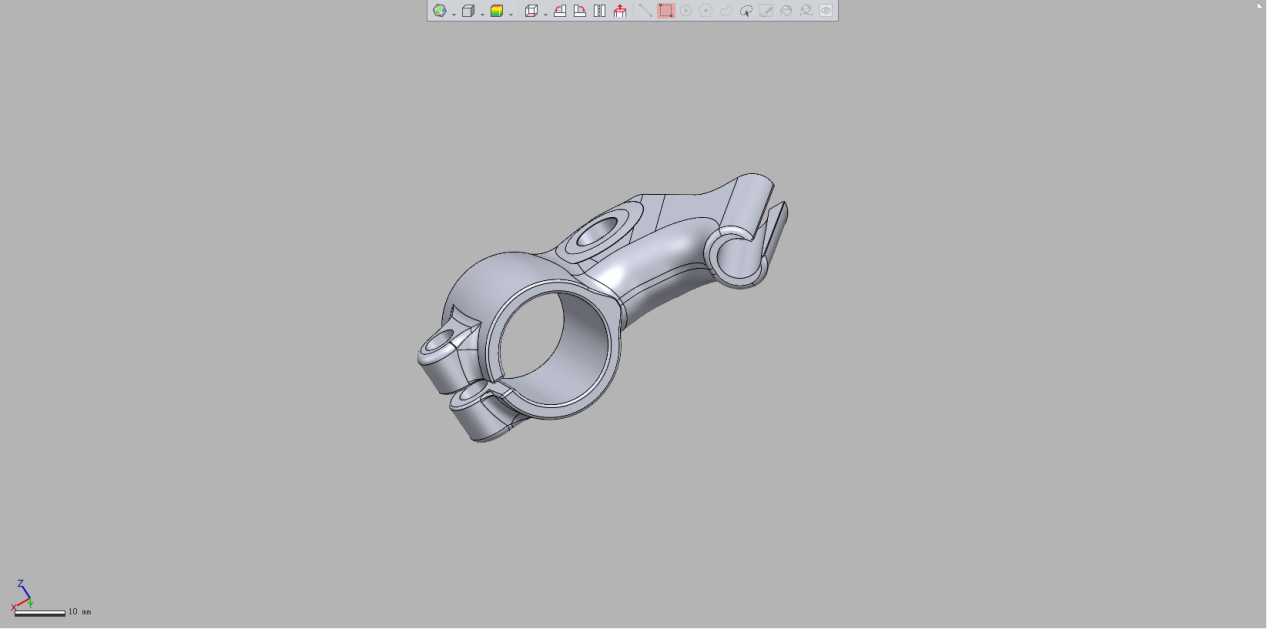

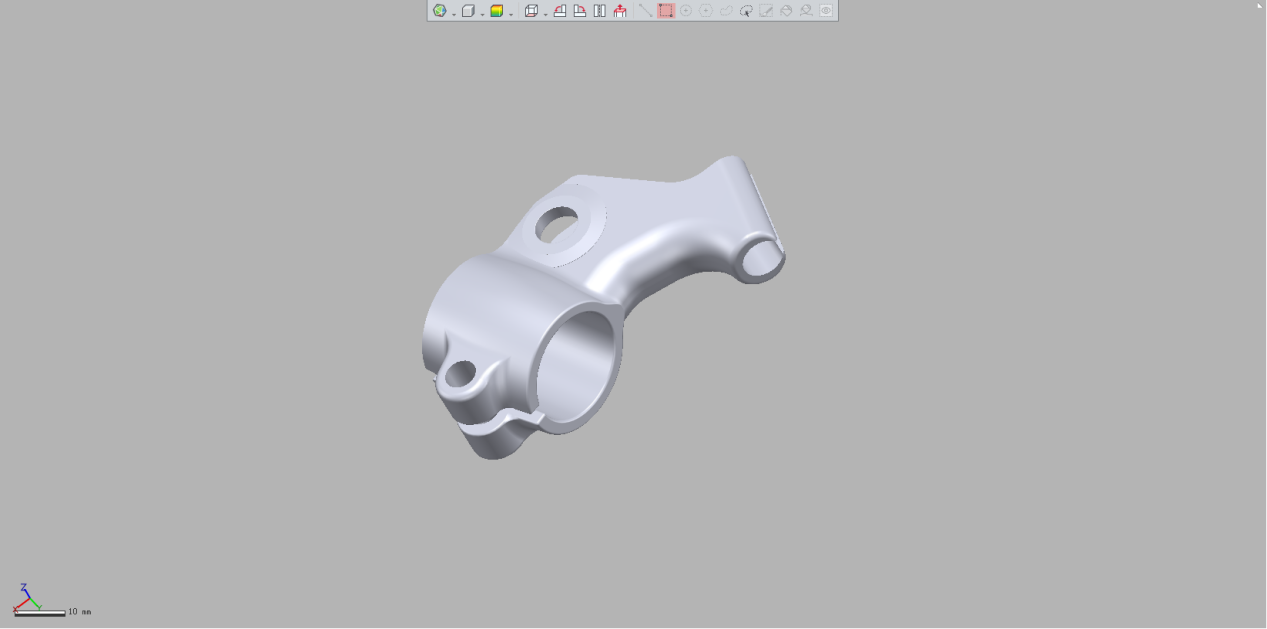

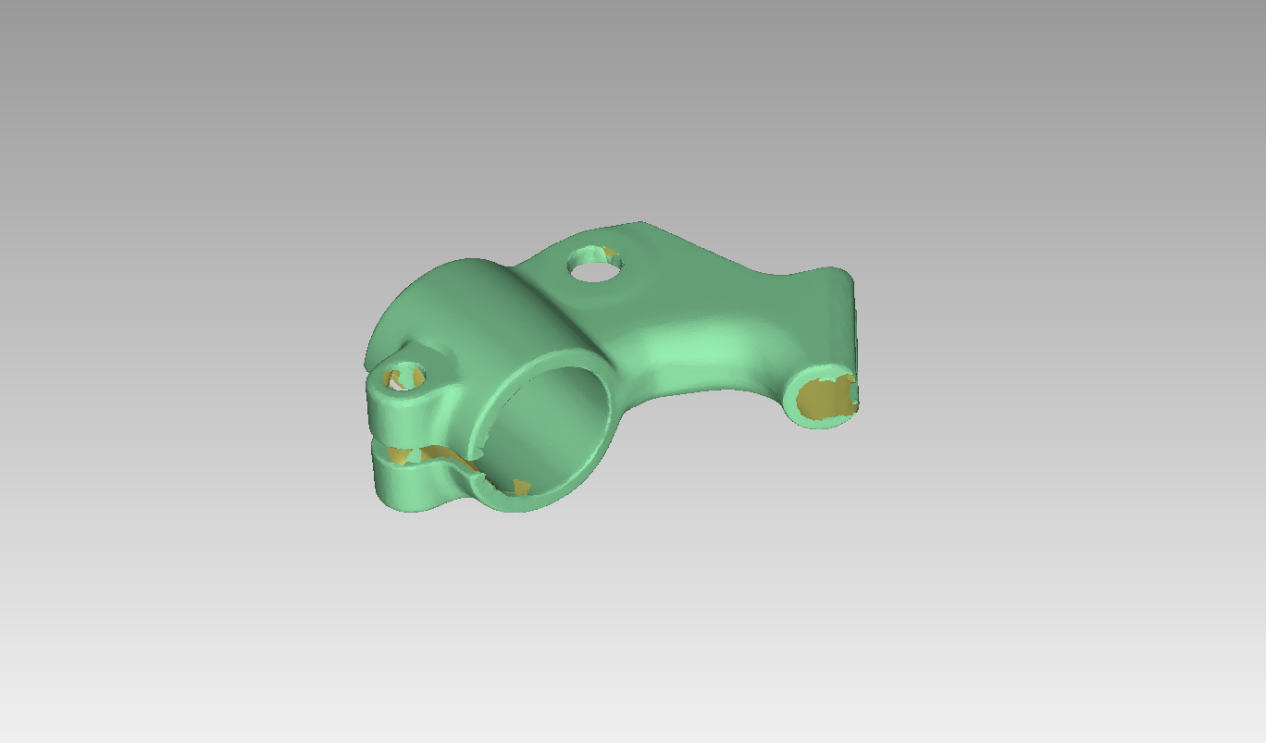

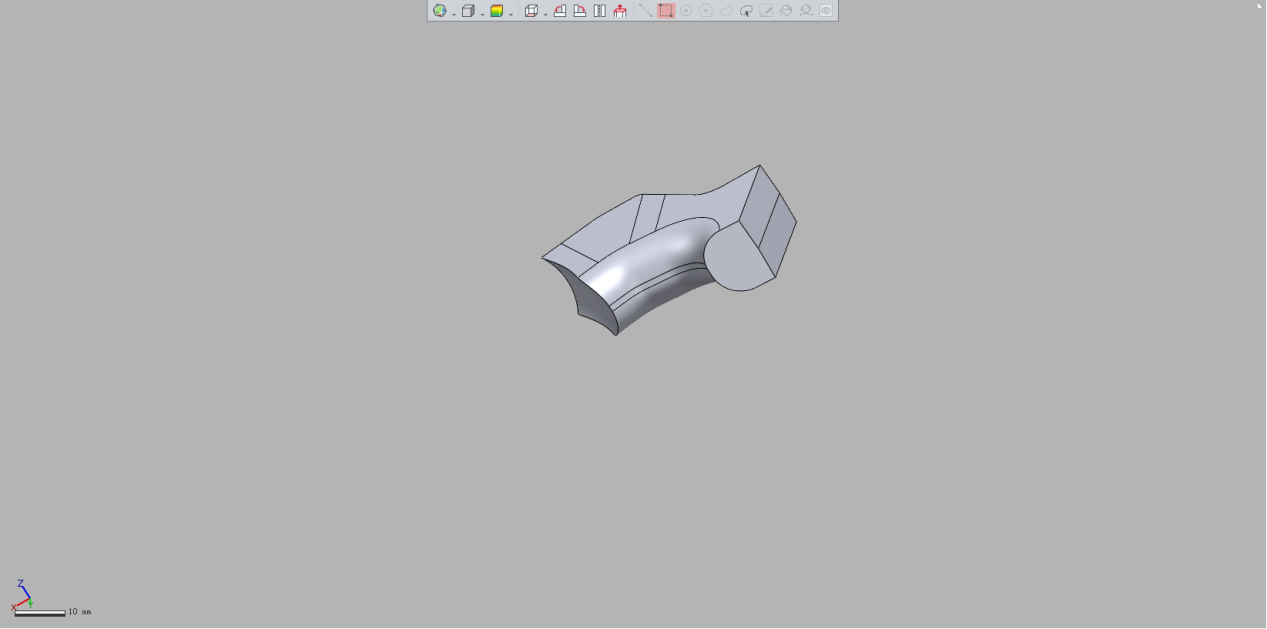

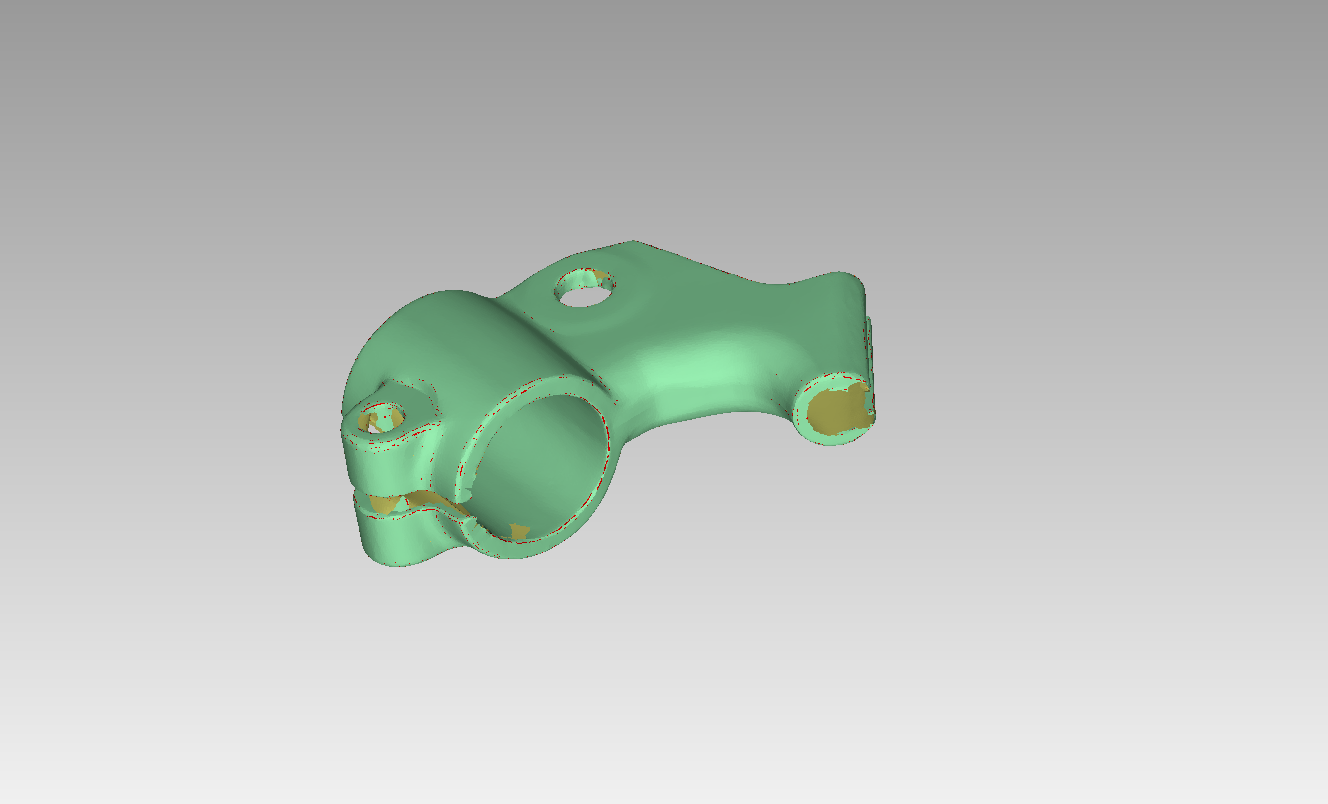

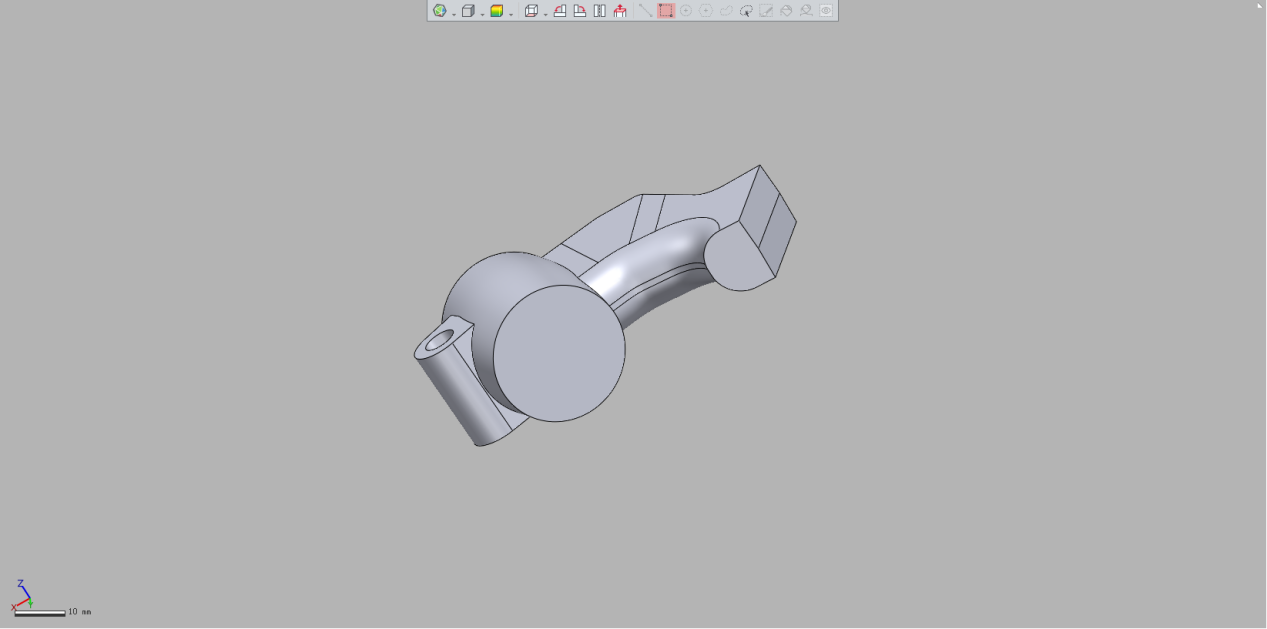

案例展示:
