大型机械工业零件扫描案例--盾构机法兰盘

刀盘法兰的安装是一个特殊的安装环境——地下,正是由于此工作需要在地下进行,因此绝对不允许存在返工的情况发生。本次的设计、制作、加工均需要非常高的精度,必须一次成功。我们利用高精度的激光扫描技术对该零件进行扫描后精确出图。

盾构机是一种大型挖掘设备,是世界上人类发明的巨型机械之一,造价高昂,工艺复杂,主要是在地底下挖掘大型隧道,因为长时间的地下掘进工作,盾构机刀盘会逐渐磨损,当磨损到一定程度时,则需要更换刀盘。

此次工作正是由于需要根据盾构机刀盘法兰定制刀盘,而进行的三维扫描工作。由于原有的图纸缺失,我们需要对原有的刀盘法兰进行扫描测量,以提供精准的尺寸图纸。

地下安装不允许返工

刀盘法兰的安装是一个特殊的安装环境——地下,正是由于此工作需要在地下进行,因此绝对不允许存在返工的情况发生。本次的设计、制作、加工均需要非常高的精度,必须一次成功。我们利用高精度的激光扫描技术对该零件进行扫描后精确出图。

传统方式为了获得工件的尺寸信息,工程师需要使用盒尺、游标卡尺、参考辅助线绳等工具进行测量,但是这种方式不仅耗时耗力,还不能精确地将工件的尺寸信息反映在图纸上,工程师们只能得到一些模糊的尺寸。

解决方案

FARO 机械臂优点:

FARO智能机械臂可以实现高效、高精度的扫描,大大减少人工测量和画图的时间。除此之外,我们还可以结合后续的CAD等三维软件为客户提供准确的三维模型数据,二维精确孔位、孔径信息,大大提高了设计效率。很大程度上降低了客户的设计风险,使得客户能够以较短周期、较低成本完成整个工件设计、制作、加工、更换的工作。

1.设备即插即用无需现场校准,扫描过程无需贴点,
2.对扫描环境无要求,白天无遮挡也可正常工作
3.对工件表面无要求,无需显影剂直接扫描
4.设备标配热拔插电池,可在无电源供给下工作
5.单人可操作,节省人力成本

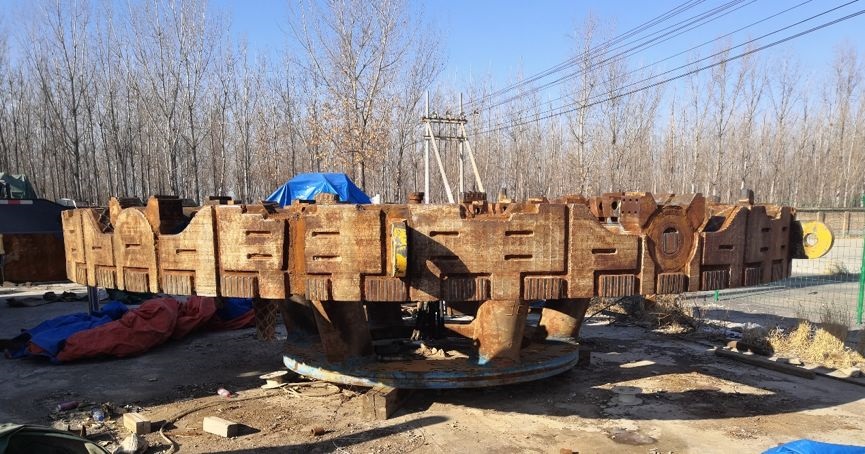

扫描现场

扫描结果

3D模型

该项目利用激光三维扫描的技术,快速高质量的完成了测量建模工作,为生产加工节省了时间与金钱,我们使用的FARO机械臂激光扫描仪,配有两块有热拔插电池可以在没有电源的环境中工作,并且无需贴点、无需喷显像剂,设备即插即用无需现场校准,单人可操作,节省人力物力。为此次大型机械工业零件生产加工提供了有力支持。

更多详情请点击——大型机械工业零件扫描应用--盾构机法兰盘
